成形模折彎成形塊結構設計要注意些什么？

⑴滾軸

一般情況滾軸選用d=￠6mm，特殊時可選用￠4mm或￠8mm。

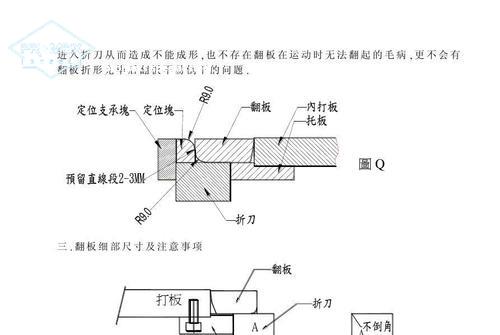

⑵折彎成形塊

① 折彎成形塊采用夾板銑槽，內六角螺釘（M10）緊固的方法固定。一般折彎成形塊槽長度與寬度尺寸標注到到小數點后兩位，公差取+0.05mm，在不影響產品定位及成形以后的尺寸時，折彎成形塊槽長度方向應在折彎成形塊的基礎上單邊加大0.2mm,以利折彎成形塊的裝配。深度一般更小5~6mm，在折彎成形塊高度H〉42mm時，銑槽深度按加工圖面尺寸，控制公差范圍±0.1mm，通常采用線性標注或坐標標注形式。

② 折彎成形塊長度一般不宜超200mm，折彎成形塊長超過150mm時，選用3~4個內六螺釘（M10）緊固。

③ 折彎凸模的材質一般選用合金工具鋼，日本JIS標準代號SKD11，對應AISI標準的代號D2，相當于鉻鋼Cr12MoV，其熱處理硬度取值為58~60HRC。
